NSDシステムは、安全性・利便性・省力性を命題に開発した、斜面形状や対策規模などのあらゆる状況にも対応できる、足場仮設を不要とした補強土・アンカー削孔システムの総称です。
従来の補強土工・アンカー工の削孔では、削孔機を設置するための足場組立が必要でした。斜面上に仮設する足場組立は、人力による作業が中心となり、架設に日数を要しました。特に長大斜面での施工は膨大な数量の足場材を要し、それに伴う仮設費用の増大はもちろんのこと、工程管理上のネックとなっていました。

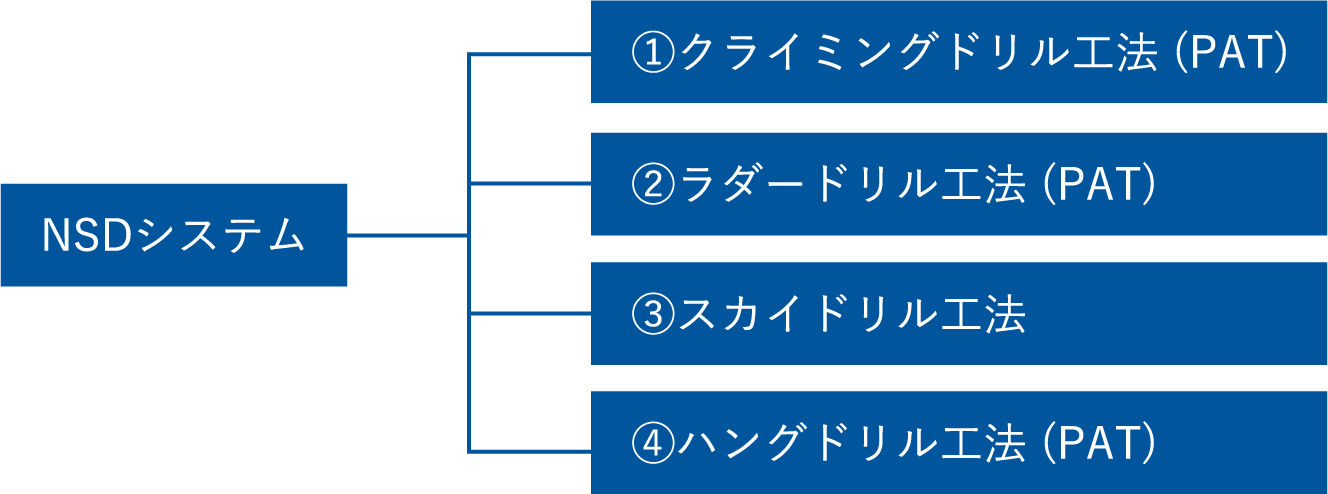

NSDシステムは、足場仮設なしで削孔を行うことを目的として開発されたシステムで、現場の状況に応じて選択できる4つの工法で構成されています。

削孔システム

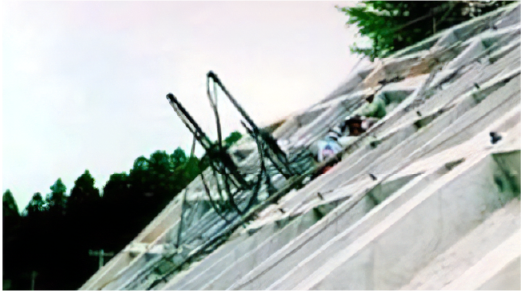

クライミングドリル工法 (PAT)

短尺削孔用に開発したクライミングドリル工法は、可動式レ－ル上を移動する機構となっている点に特長があり、移設時間が大幅に短縮できる利点を有しております。
対象となる斜面はレ－ルの設置が可能な表面保護工（吹付けのり枠・モルタル・コンクリ－ト吹付け）の施工が実施されている斜面に限定されますが、該当する斜面では全体工程の短縮が可能となります。

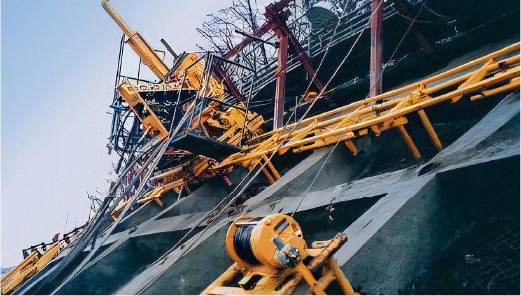

ラダードリル工法 (PAT)

ラダードリル工法は、法枠に固定した専用ラダーを使用し縦移動、横移動が自由に行えます。
直線用ラダーと曲線用ラダーを組み合わせて使用することで法面上の障害物、小段部もスムーズに移動ができます。またドリルの上下にはウインチを使用します。
ラダードリルはセンターホールドリフタ方式を採用した軽量型の削孔機で、ガイドセルが短く狭隘な場所でも施工が可能で、2.5m程度の削孔をロッドの継ぎ足しなしに一気掘りで施工が行えます。

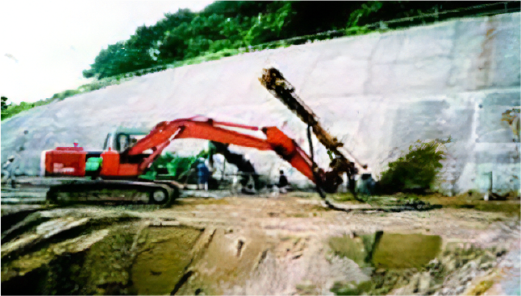

スカイドリル工法

スカイドリル工法は、クレ－ンやバックホウのブ－ム先端に削孔機（スカイドリル機）を装着し、削孔するシステムです。
これらのベ－スマシンに削孔機を取り付けることにより、ブ－ム旋回範囲内での円滑な移設・削孔が行え、ブ－ムのフィ－ド圧の利用によって特別な反力装置を不要としました。削孔長は5.0mを標準としており、伸縮タイプのガイドセルを用いると8.0mの削孔も可能です。

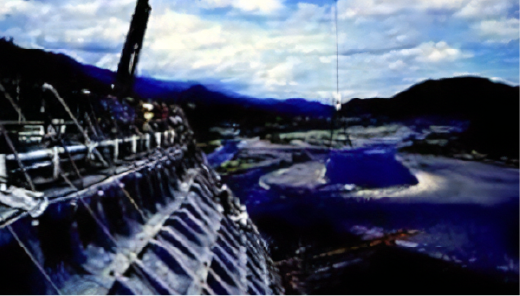

ハングドリル工法 (PAT)

ハングドリル工法は、スカイドリル工法の適用が難しい、高所や道路下の斜面といった、クレ－ンなどのブ－ムが届かない所での施工が可能です。
2重管削孔が可能な油圧式ドリフタ－（NS-2525)を搭載した構造の削孔機をクレ－ンで吊り下げた状態で使用します。このドリフタ－搭載により崩壊性地盤への適用も可能となり、より汎用性の高い削孔システムといえます。
